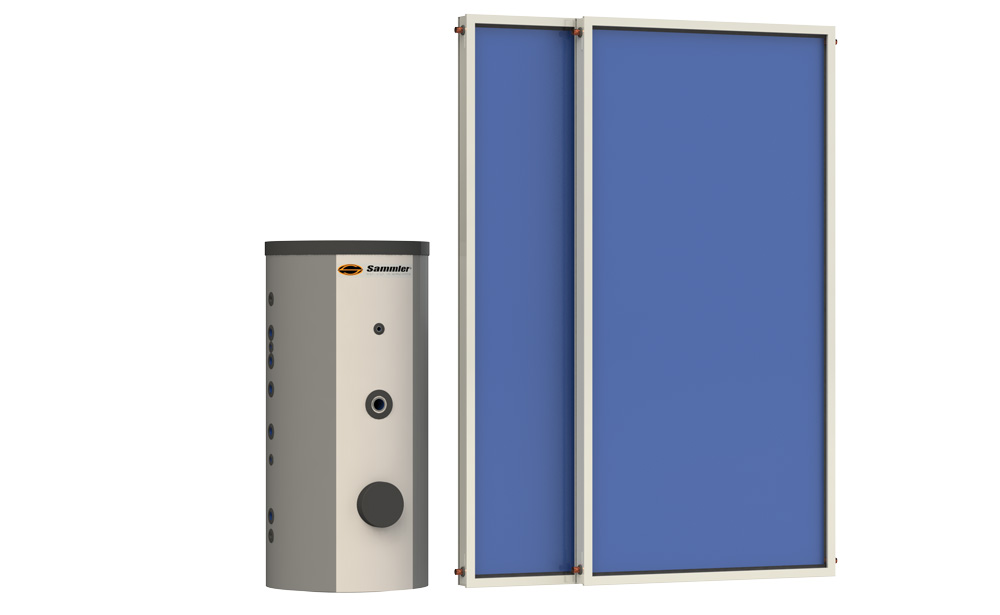

SAMMLER σειρά ECO
Family Size
Σειρά “ECO”
Σύστημα βεβιασμένης κυκλοφορίας υψηλής απόδοσης για την παραγωγή ζεστού νερού χρήσης.
Διαθέτει δεξαμενή της σειράς HWT με 2 εναλλάκτες (ήλιος+λέβητας/αντλια θερμότητας) χωρητικότητας από 160 έως 1000 λίτρα. Την ενέργεια από τον ήλιο συλλέγουν επιλεκτικοί συλλέκτες της σειράς ARIS, σε επιφάνεια ιδανικά διαστασιολογημένη ανάλογα με το μέγεθος της δεξαμενής. Προαιρετικά μπορεί να τοποθετηθεί και ηλεκτρική αντίσταση.
Η σειρά ECO πλέον της δεξαμενής και των συλλεκτών εμπεριέχει ηλιακό σταθμό, ηλιακό ελεγκτή, δοχείο διαστολής, θερμικό φορές, βάση στήριξης συλλεκτών και όλα τα παρελκόμενα για την σύνδεση των συλλεκτών.
Family Size
ΣΕΙΡΑ ECO
ΕΠΙΛΟΓΕΣ
ΣΥΝΔΕΣΗ
ΗΛΕΚΤΡΙΚΗΣ ΑΝΤΙΣΤΑΣΗΣ
ΤΟΠΟΘΕΤΗΣΗ ΗΛΕΚΤΡΟΝΙΚΟΥ
ΑΝΟΔΙΟΥ ΓΙΑ ΕΠΙΠΛΕΟΝ ΠΡΟΣΤΑΣΙΑ
ΣΕΙΡΑ ECO
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| FC160-2,5 ECO | FC200-2,5 ECO | FC200-4,2 ECO | FC200-5,0 ECO | FC300-4,2 ECO | ||
|---|---|---|---|---|---|---|
| Τύπος δεξαμενής | HWT0160 | HWT0200 | HWT0200 | HWT0200 | HWT0300 | |
| Ενεργειακή απόδοση | C | C | C | C | C | |
| Εξωτερική διάμετρος | mm | 600 | 600 | 600 | 600 | 630 |
| Ύψος | mm | 1070 | 1460 | 1460 | 1460 | 1800 |
| Τύπος συλλέκτη | ARIS2504 | ARIS2504 | ARIS2004 | ARIS2504 | ARIS2004 | |
| Αριθμός συλλεκτών | 1 | 1 | 2 | 2 | 2 | |
| Συνολική επιφάνεια | m² | 2,52 | 2,52 | 4,24 | 5,04 | 4,24 |
| Επιφάνεια παραθύρου | m² | 2,3 | 2,3 | 3,84 | 4,6 | 3,84 |
| Επιφάνεια απορροφητή | m² | 2,28 | 2,28 | 3,82 | 4,56 | 3,82 |
| Βάση στήριξης | SB1 x 1 | SB1 x 1 | SB2 x 1 | SB2 x 1 | SB2 x 1 | |
| Ηλιακός σταθμός μονός 3/4” (2-12l/min) | 1 | 1 | 1 | 1 | 1 | |
| Ελεγκτής REGULUS STDC-E (1 relay-2 αισθητήρια) | Τεμ | 1 | 1 | 1 | 1 | 1 |
| Δοχείο διαστολής | 25l | 25l | 25l | 25l | 40l | |
| Θερμικός φορέας CLARIANT SOL HT | 2l | 2l | 2l | 2l | 5l | |
| Εξαρτήματα σύνδεσης συλλεκτών | 1 | 1 | 1 | 1 | 1 | |
| FC300-5,0 ECO | FC500-7,5 ECO | FC800-10,0 ECO | FC1000-12,5 ECO | |||
| Τύπος δεξαμενής | HWT0300 | HWT0500 | HWT0800 | HWT1000 | ||
| Ενεργειακή απόδοση | C | C | C | C | ||
| Εξωτερική διάμετρος | mm | 630 | 850 | 1050 | 1050 | |
| Ύψος | mm | 1800 | 1800 | 1800 | 2000 | |
| Τύπος συλλέκτη | ARIS2504 | ARIS2504 | ARIS2504 | ARIS2504 | ||
| Αριθμός συλλεκτών | 2 | 3 | 4 | 5 | ||
| Συνολική επιφάνεια | m² | 5,04 | 7,56 | 10,08 | 12,6 | |
| Επιφάνεια παραθύρου | m² | 4,6 | 6,9 | 9,2 | 11,5 | |
| Επιφάνεια απορροφητή | m² | 4,56 | 6,84 | 9,12 | 11,4 | |
| Βάση στήριξης | SB2 x 1 | SB1 x 1 + SB2 x 1 | SB2 x 2 | SB1 x 1 + SB2 x 2 | ||
| Ηλιακός σταθμός μονός 3/4” (2-12l/min) | 1 | 1 | 1 | 1 | ||
| Ελεγκτής REGULUS STDC-E (1 relay-2 αισθητήρια) | Τεμ | 1 | 1 | 1 | 1 | |
| Δοχείο διαστολής | 40l | 50l | 50l | 50l | ||
| Θερμικός φορέας CLARIANT SOL HT | 5l | 5l | 5l | 7l | ||
| Εξαρτήματα σύνδεσης συλλεκτών | 1 | 1 | 1 | 1 |
ΣΕΙΡΑ ECO
ΔΙΑΣΤΑΣΕΙΣ

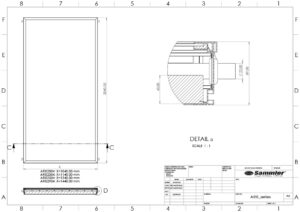

ARIS Series

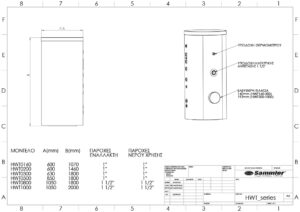

HWT Series
ΣΕΙΡΑ ECO
