Σειρά “SSH”
Σύστημα βεβιασμένης κυκλοφορίας υψηλής απόδοσης και κορυφαίας ποιότητας για την παραγωγή ζεστού νερού χρήσης υποστήριξης θέρμανσης χώρου.
Διαθέτει δεξαμενή της σειράς HSK, τεχνολογίας φρέσκου νερού χρήσης και φέρει εναλλάκτη για την σύνδεση των ηλιακών συλλεκτών. Στην δεξαμενή μέσω των διαθέσιμων παροχών μπορούν να συνδεθούν όλες οι διαθέσιμες πηγές ενέργειας (αντλία θερμότητας, λέβητας πετρελαίου, pellet, ενεργειακό τζάκι κλπ) και να τροφοδοτήσουν διάφορες εφαρμογές (σώματα καλοριφέρ, ενδοδαπέδια θέρμανση κλπ). Την ενέργεια από τον ήλιο συλλέγουν επιλεκτικοί συλλέκτες της σειράς ALTER, τύπου μαιάνδρου εξασφαλίζοντας την μέγιστη απόδοση σε κάθε συνθήκη.
Η σειρά SSH πλέον της δεξαμενής και των συλλεκτών εμπεριέχει ηλιακό σταθμό με ενσωματωμένο, προκαλωδιομένο ελεγκτή, δοχείο διαστολής τόσο για το κλειστό κύκλωμα όσο και για το νερό χρήσης, θερμικό φορές, βάση στήριξης συλλεκτών και όλα τα παρελκόμενα για την σύνδεση των συλλεκτών.
Family Size
ΣΕΙΡΑ SSH
ΕΠΙΛΟΓΕΣ
ΣΥΝΔΕΣΗ
ΗΛΕΚΤΡΙΚΗΣ ΑΝΤΙΣΤΑΣΗΣ
ΣΕΙΡΑ SSH
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
| SSH390-5.0 | SSH600-7.5 | SSH600-10.0 | SSH750-10.0 | SSH750-12.5 | ||
|---|---|---|---|---|---|---|
| Τύπος δεξαμενής | SHK390 PR | SHK600 PR | SHK600 PR | SHK750 PR | SHK750 PR | |
| Εξωτερική διάμετρος | mm | 750 | 850 | 850 | 950 | 950 |
| Ύψος | mm | 1905 | 1935 | 1935 | 1975 | 1975 |
| Τύπος συλλέκτη | ALTER2504 | ALTER2504 | ALTER2004 | ALTER2504 | ALTER2004 | |
| Αριθμός συλλεκτών | 2 | 3 | 4 | 4 | 5 | |
| Συνολική επιφάνεια | m² | 5,04 | 7,56 | 10,08 | 10,08 | 12,6 |
| Επιφάνεια παραθύρου | m² | 4,6 | 6,9 | 9,2 | 9,2 | 11,5 |
| Επιφάνεια απορροφητή | m² | 4,56 | 6,84 | 9,12 | 9,12 | 11,4 |
| Βάση στήριξης | SB2 x 1 | SB1 x 1 + SB2 x 1 | SB2 x 2 | SB2 x 2 | SB1 x 1 + SB2 x 2 | |
| Ηλιακός σταθμός διπλός 3/4” (2-20l/min) με κοντρόλερ | 1 | 1 | 1 | 1 | 1 | |
| Δοχείο διαστολής | 40l | 40l | 50l | 50l | 80l | |
| Θερμικός φορέας CLARIANT SOL HT | 5l | 5l | 5l | 5l | 10l | |
| Εξαρτήματα σύνδεσης συλλεκτών | 1 | 1 | 1 | 1 | 1 | |
| SSH1000-12.5 | SSH1000-15.0 | SSH1700-20.0 | SSH1000-25.0 | |||
| Τύπος δεξαμενής | SHK1000 PR | SHK1000 PR | SHK1700 PR | SHK1000 PR | ||
| Εξωτερική διάμετρος | mm | 1000 | 1000 | 1300 | 1300 | |
| Ύψος | mm | 2080 | 2080 | 2075 | 2075 | |
| Τύπος συλλέκτη | ALTER2504 | ALTER2504 | ALTER2504 | ALTER2504 | ||
| Αριθμός συλλεκτών | 5 | 6 | 8 | 10 | ||
| Συνολική επιφάνεια | m² | 12,6 | 15,12 | 20,16 | 25,2 | |
| Επιφάνεια παραθύρου | m² | 11,5 | 13,8 | 18,4 | 23 | |
| Επιφάνεια απορροφητή | m² | 11,4 | 13,68 | 18,24 | 22,8 | |
| Βάση στήριξης | SB1 x 1 + SB2 x 2 | SB2 x 3 | SB2 x 4 | SB1 x 2 + SB2 x 4 | ||
| Ηλιακός σταθμός διπλός 3/4” (2-20l/min) με κοντρόλερ | 1 | 1 | 1 | 1 | ||
| Δοχείο διαστολής | 80l | 80l | 100l | 100l | ||
| Θερμικός φορέας CLARIANT SOL HT | 10l | 15l | 15l | 20l | ||
| Εξαρτήματα σύνδεσης συλλεκτών | 1 | 1 | 1 | 1 |
ΣΕΙΡΑ SSH
ΔΙΑΣΤΑΣΕΙΣ

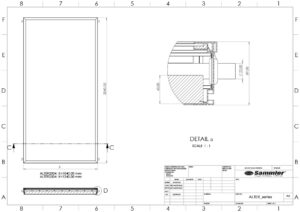

ALTER Series

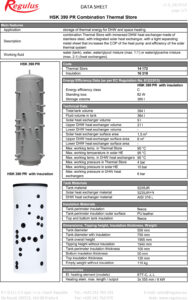

HSK390PR

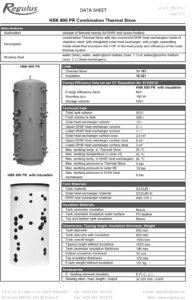

HSK600PR

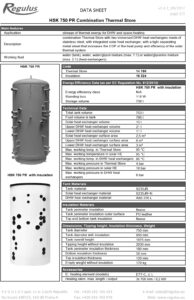

HSK750PR

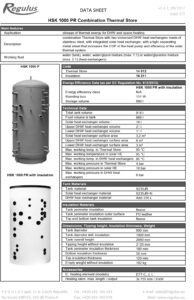

HSK1000PR

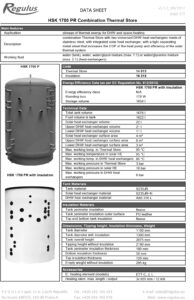

HSK1700PR
